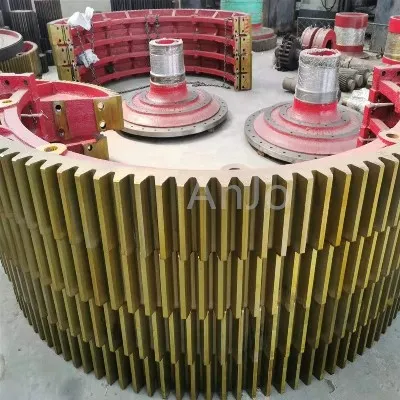

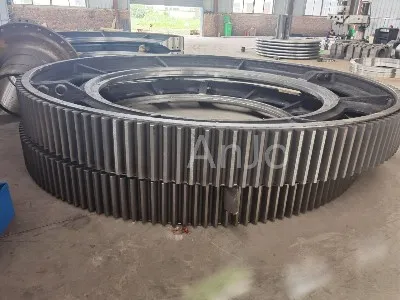

Roda gear besar

Roda gear yang besar biasanya merujuk kepada gear dengan saiz yang besar, modulus atau jumlah gigi yang agak besar, yang memainkan peranan penting dalam penghantaran mekanikal, ia juga digunakan secara meluas dalam aplikasi lain yang memerlukan tork yang tinggi dan transimissi kos rendah.

1. Roda gear besar sesuai untuk penghantaran tork besar.
2. Disesuaikan mengikut lukisan pelanggan.
3. Bahagian penghantaran yang berkaitan boleh disediakan, seperti kotak gear, motor, stesen minyak, sistem kawalan.
4. Ia boleh dibahagikan kepada beberapa keping.



Kumpulan keluli Big Gear Gear Wire Cutting Processing
Latar Belakang Pemprosesan: Dalam bidang pembuatan keluli, gear besar adalah komponen penghantaran mekanikal yang penting, dan kaedah pemprosesan tradisional adalah kecekapan yang rendah dan ketepatan terhad.
Kesukaran pemesinan: Diameter besar, bentuk gigi kompleks, keperluan yang tinggi untuk ketepatan permukaan gigi dan kekasaran, pemesinan tradisional adalah sukar untuk memastikan konsistensi pemprosesan bentuk gigi dan kemasan permukaan gigi, dan kecekapan pemprosesan adalah rendah.
Penyelesaian: 800 mesin pemotongan dawai CNC 800 paksi, menggunakan fungsi kaitan lima paksi, boleh secara fleksibel menyesuaikan sudut kecondongan wayar elektrod, untuk mencapai bentuk gigi kompleks pemotongan ketepatan tinggi; Proses pelbagai pemotongan yang unik (pemotongan kasar, pemotongan halus, pemotongan licin) memastikan kedua-dua kecekapan pemprosesan dan kualiti permukaan.
Kesan Pemesinan: Berbanding dengan penggilingan gear tradisional, kecekapan meningkat sebanyak lebih daripada 4 0%, kemasan permukaan gigi mencapai RA0.8μm, dan konsistensi bentuk gigi meningkat dengan ketara.

Mengeksport penggerudian gear diameter besar
Latar Belakang Pemprosesan: Sebuah syarikat pembuatan untuk menjalankan produk eksport tugas pemprosesan gear diameter yang besar.
Kesukaran Pemprosesan: Diameter cincin gear besar adalah lebih daripada 5 meter, dan 96 lubang perlu disiapkan pada cincin cincin, yang sukar dipasang; Setiap muka bolt di belakang 96 lubang perlu dilicinkan, tetapi muka bolt tenggelam di lapisan dalaman cincin gigi, ruang operasi sangat terhad, dan gear adalah produk arka bulat, muka bolt ditekankan secara tidak rata semasa pemprosesan, dan alat itu mudah dipecahkan.
Penyelesaian: Menyebarkan pemacu untuk gear besar "khas", mula -mula menggunakan pemacu "khas" untuk menarik dari atas, dan kemudian di bahagian bawah meja untuk membentuk dua sudut besi untuk membentuk plat sokongan, dan kemudian pasang bicu di kedudukan serong gear untuk menghalang gelongsor gigi gelongsor, dan akhirnya menggunakan plat tekanan skru sebagai pin untuk membentuk tarikan; Juruteknik terletak di atas meja kerja, menyelidik badan ke bahagian bawah cincin gear, memasang rod alat, menyesuaikan arah alat, dan mengatasi batasan ruang untuk diproses.
Kesan Pemesinan: Selepas kerja keras, penggerudian gear besar dan pengisaran permukaan bolt berjaya diselesaikan.

Kilang dan peralatan lain gear gear hobbing pemprosesan
Latar Belakang Pemprosesan: Gear besar di kilang arang batu, kilang dan peralatan simen, dengan diameter yang besar dan berat badan yang besar, adalah bahagian utama dengan kitaran pengeluaran terpanjang.
Kesukaran pemprosesan: Mengambil modul m =28, bilangan gigi z =220, lebar gigi b =700 mm, dan gear besar bahan ZG42CRMO sebagai contoh, masa pemprosesan adalah kira -kira 30 hari mengikut dua rolling yang tinggi dan
Penyelesaian: Proses utama adalah Turning kasar → Penyaman → Permukaan Bersama Milling → Pemusnahan Semi-Finishing → Memotong Profil Gigi → Rancangan Rough Tooth → Permukaan Bersama Pengilangan Sekunder → Menamatkan Turning → Penamat Gear Hobbing. Sementara itu, pelan hidraulik kecil digunakan bukannya mesin hobbing untuk kasar alur, melegakan tekanan pengeluaran mesin hobbing yang besar.
Kesan Pemprosesan: Masa pemprosesan hobbing dikurangkan kepada 1/3 atau bahkan 1/4 dari asal, yang memanjangkan hayat perkhidmatan HOB dan mengurangkan kos HOB tanpa menambah mesin hobbing yang besar.

Perlombongan dengan pemprosesan gear serong lingkaran
Latar Belakang Pemprosesan: Perlombongan domestik dan industri lain telah meningkatkan permintaan untuk gear serong lingkaran dengan modulus yang besar dan diameter besar, tetapi mereka bergantung kepada import mahal dan masa penghantaran yang panjang.
Kesukaran Pemprosesan: Untuk kuasa penghantaran lebih daripada 5000kW, modul lebih daripada 40mm, diameter gear lebih daripada 2000mm, keperluan 5, 6 pembuatan gear serong spiral ketepatan, spesifikasi mesin, alat, dan keperluan rawatan haba sangat tinggi.
Penyelesaian: Menggunakan mesin penggilingan gear CNC domestik, mesin pengisaran, dengan kaedah pemesinan kontur gigi gigi Gleason untuk diproses.
Kesan Pemprosesan: Ini boleh diproses untuk memenuhi ketepatan dan keperluan kehidupan gear serong lingkaran.
